FABRICATION D'UNE CARTE AUDIO / VIDEO, LA MG9004:



1 - Présentation :

La carte MG9004 est une carte OPL4/V9990 que j'ai réalisé pour avoir une carte 2IN1.

Pourquoi l'avoir appelée la MG9004 ?

Déjà, c'est une grosse mise à jour de la MG9000 et MG9004 veut dire :

L'avantage de cette carte, c'est qu'elle fonctionne aussi bien sur un port cartouche que sur un expandeur.

Pourquoi : La RAM du YMF278 et la RAM du V9990 sont géréss par leurs propres processeurs. Pas bessoin de SLTSL pour que ça fonctionne.

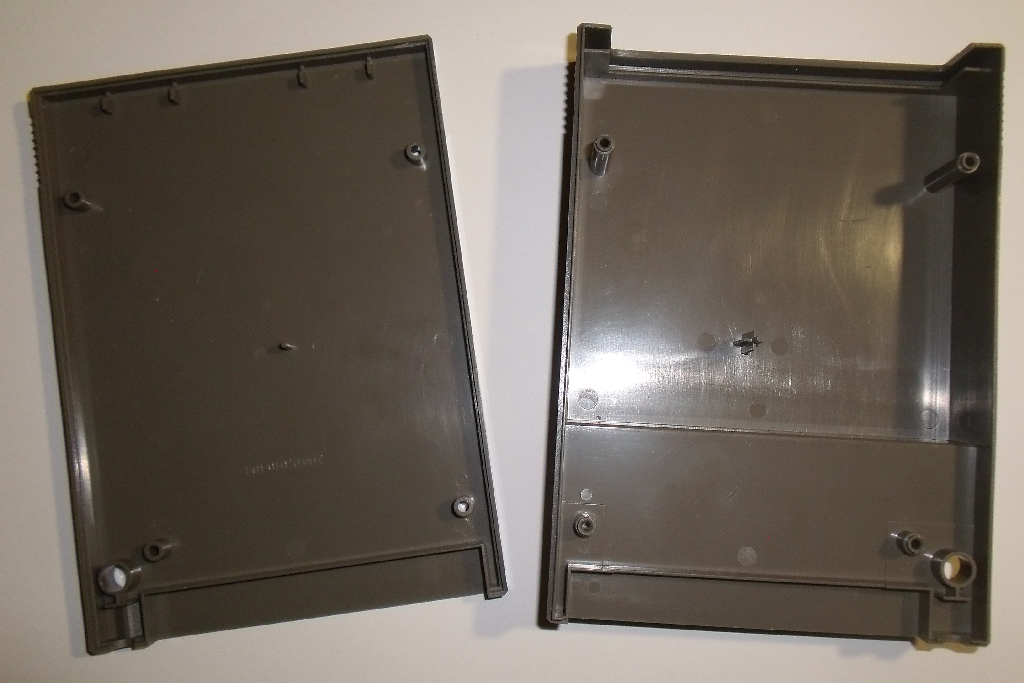

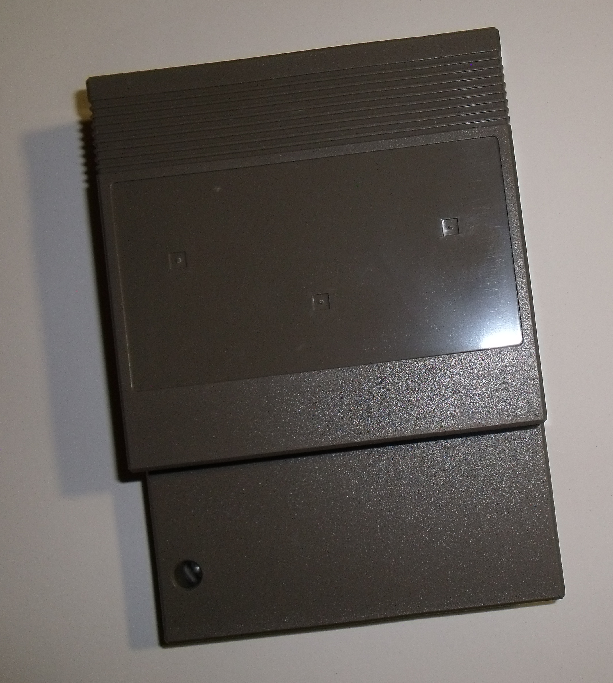

Vue le nombre de composants, la PCB sera réaliser pour un boitier plus grand qu'une cartouche standard.

On peut retrouver ce boitier pour la MA20+ http://mymsx2.free.fr/montages/MA20Plus/MA20Plus.html  ou pour l' EXPANDEUR X4 http://mymsx2.free.fr/montages/Expander_x4/expander_x4.html

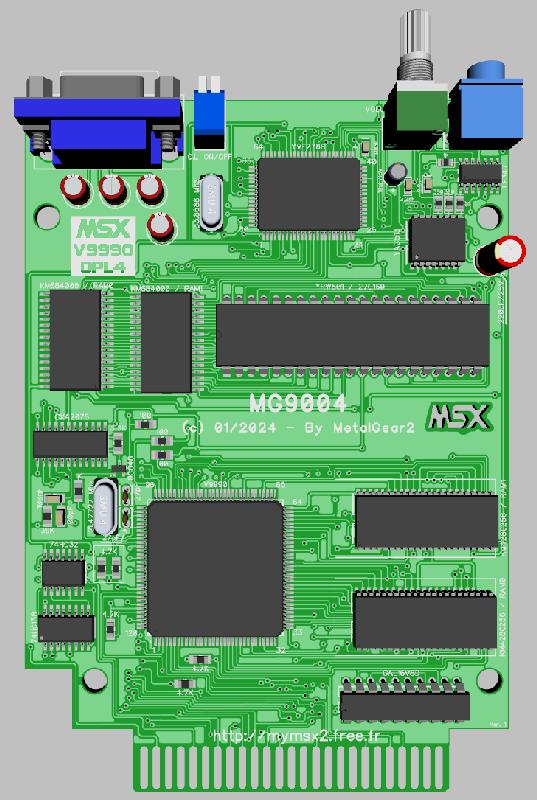

2 - Conception de la PCB :

Réalisation de la PCB sous le logiciel DIPTRACE. Je n'ai pas encore choisi la couleur mais elle sera dévoilée dés la réception des PCB.

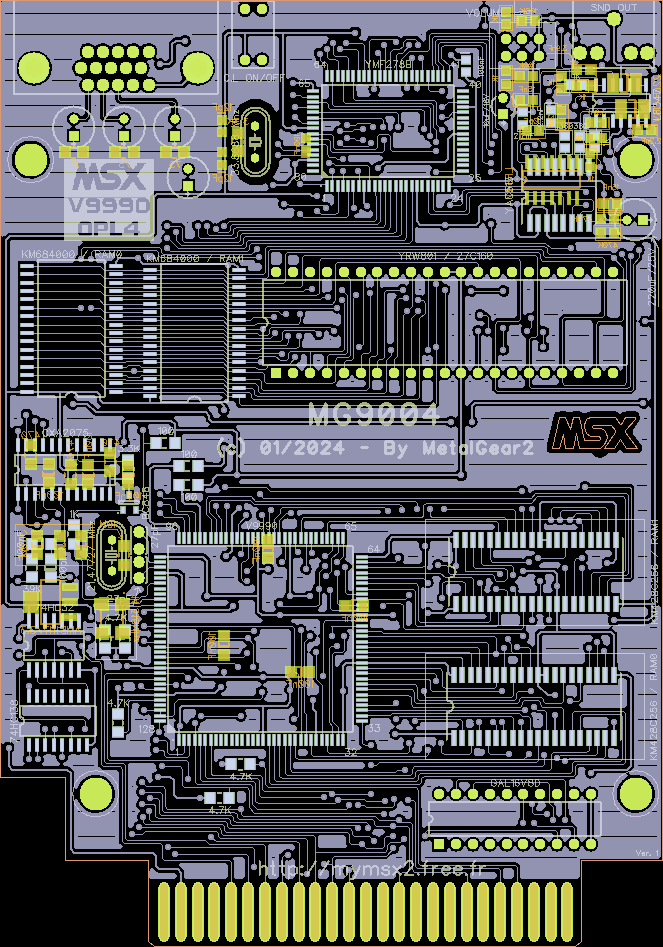

3 - Fabrication de la PCB :

Lancement de la PCB chez mon fournisseur habituel, JLCPCB.

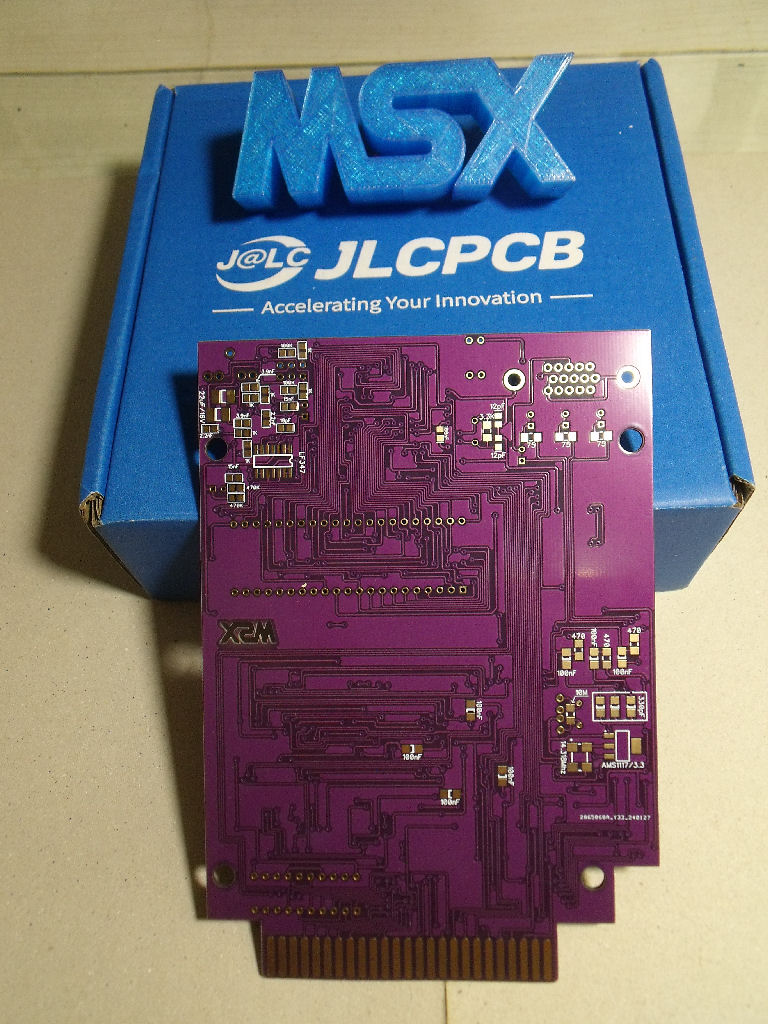

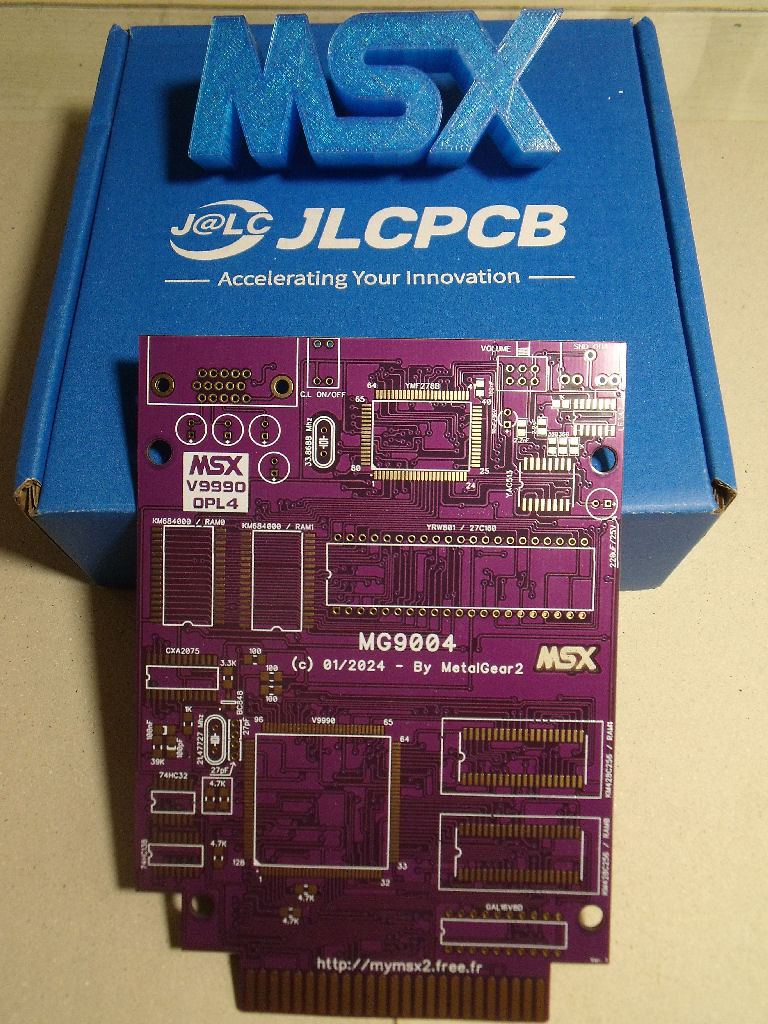

4 - Réception de la PCB :

Ils sont juste magnifiques ...

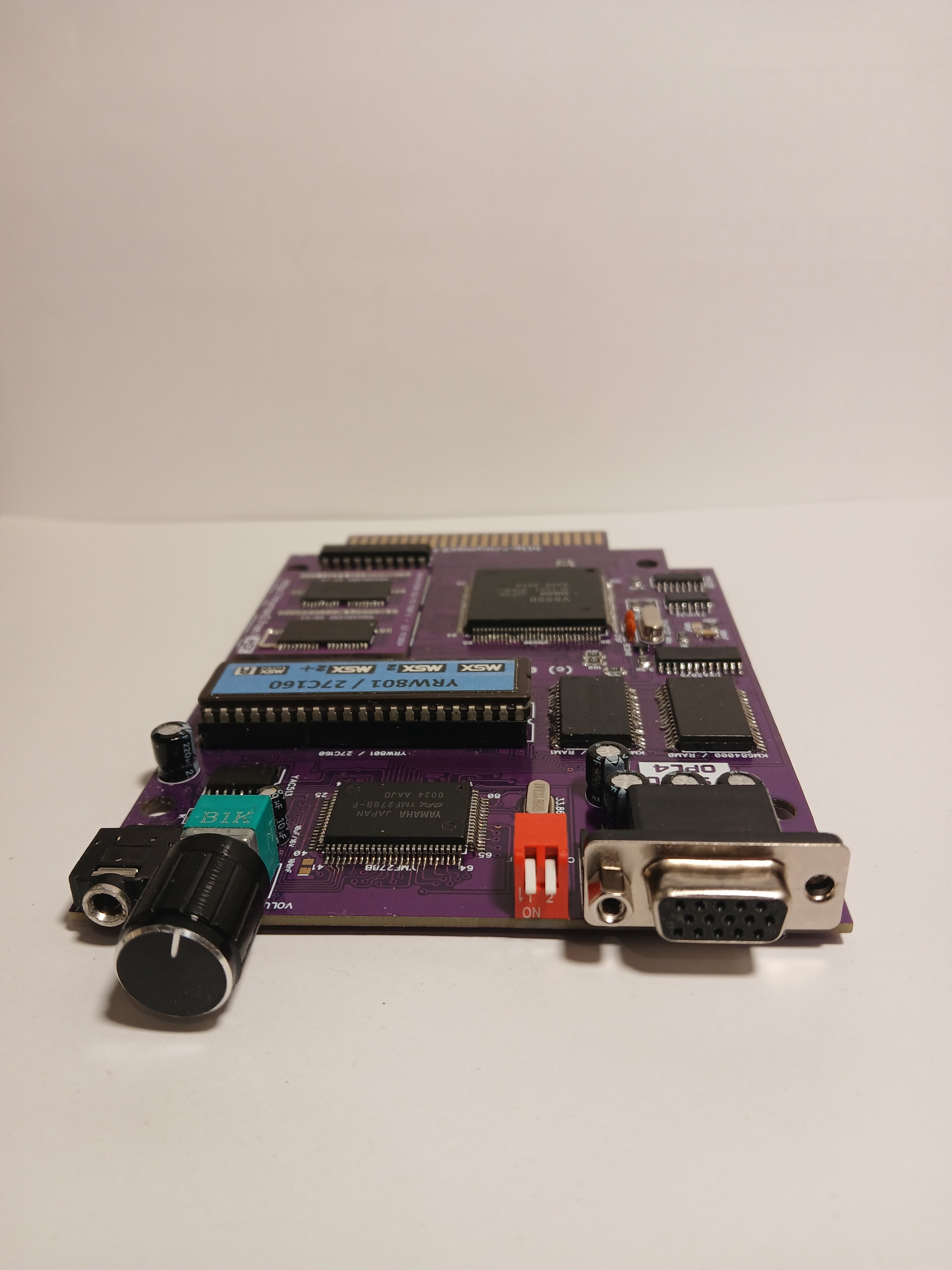

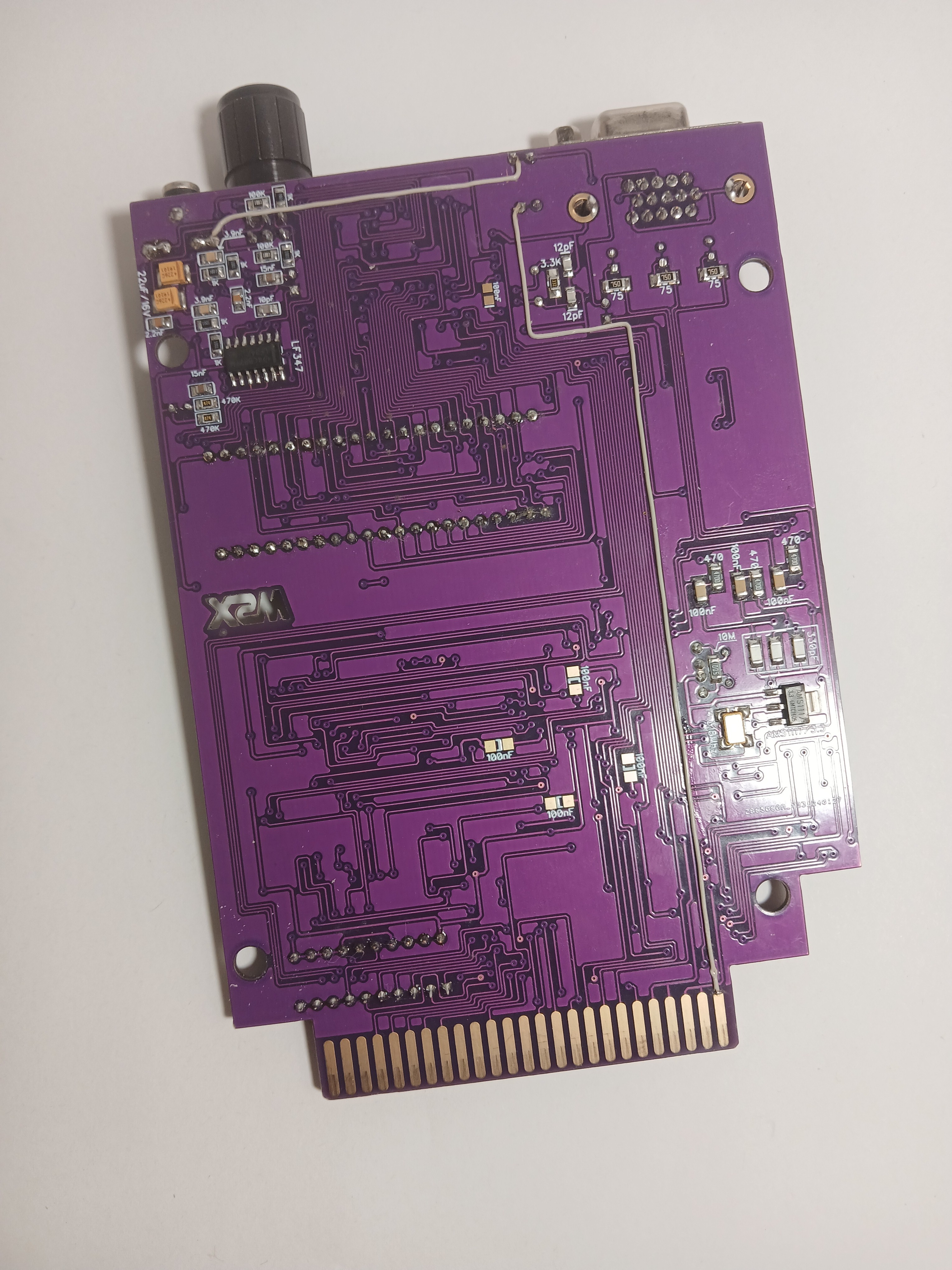

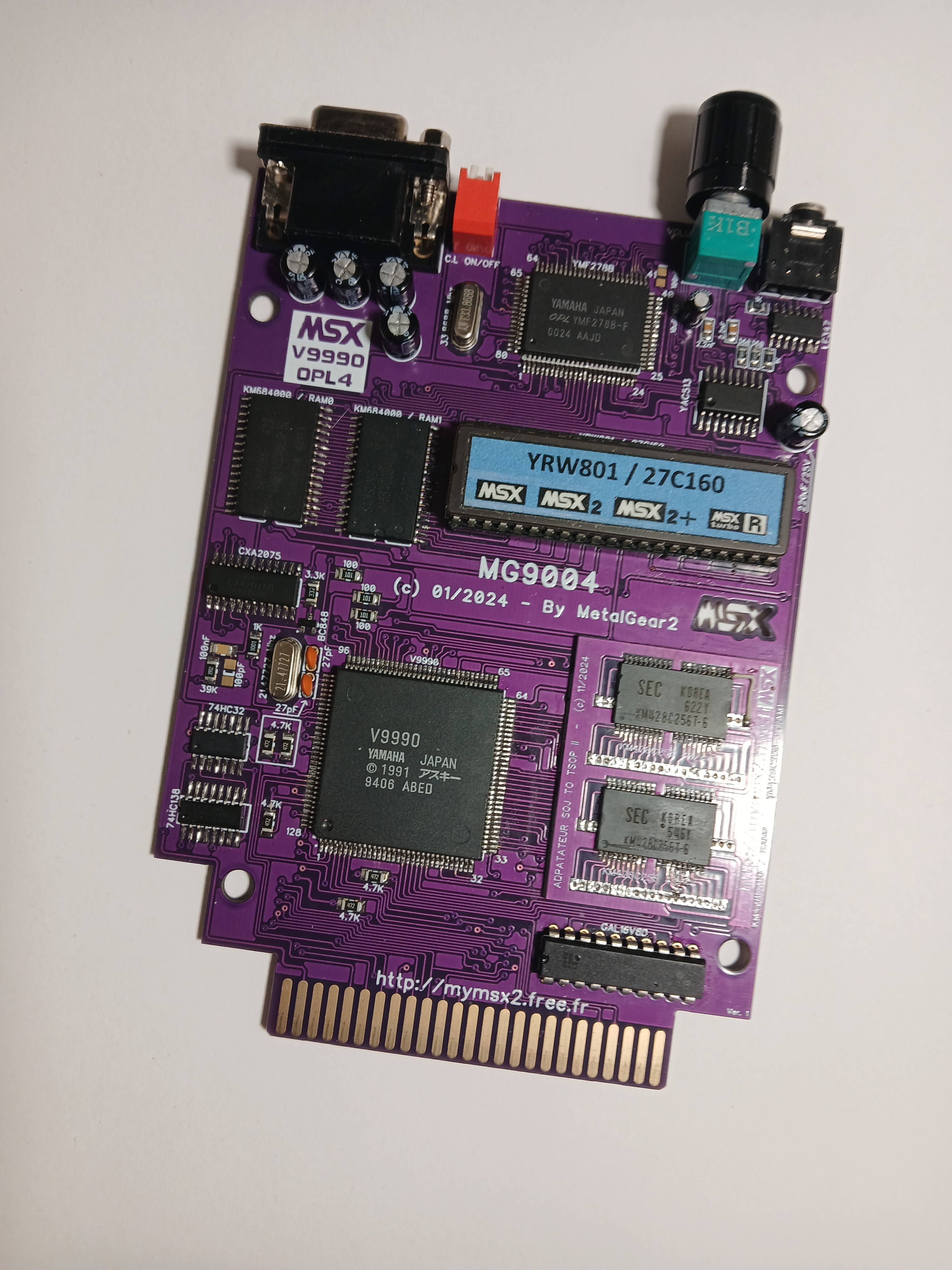

5 - Assemblage de la PCB :

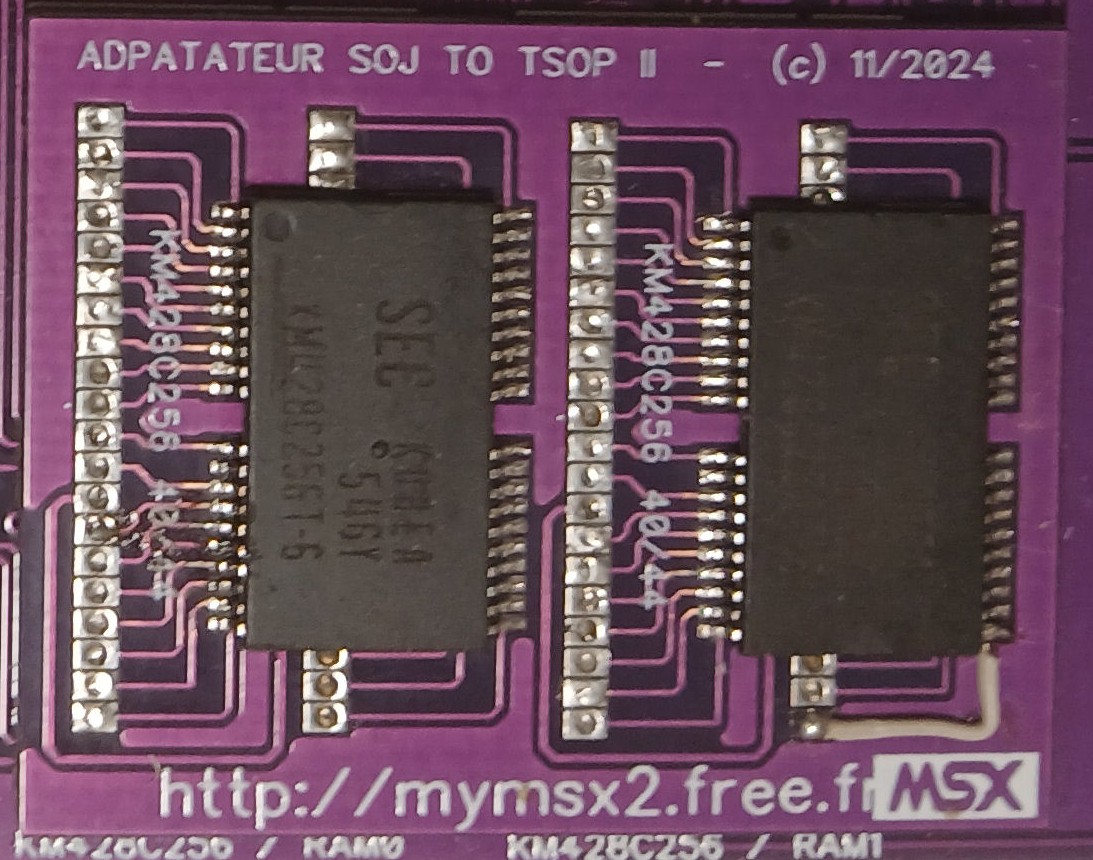

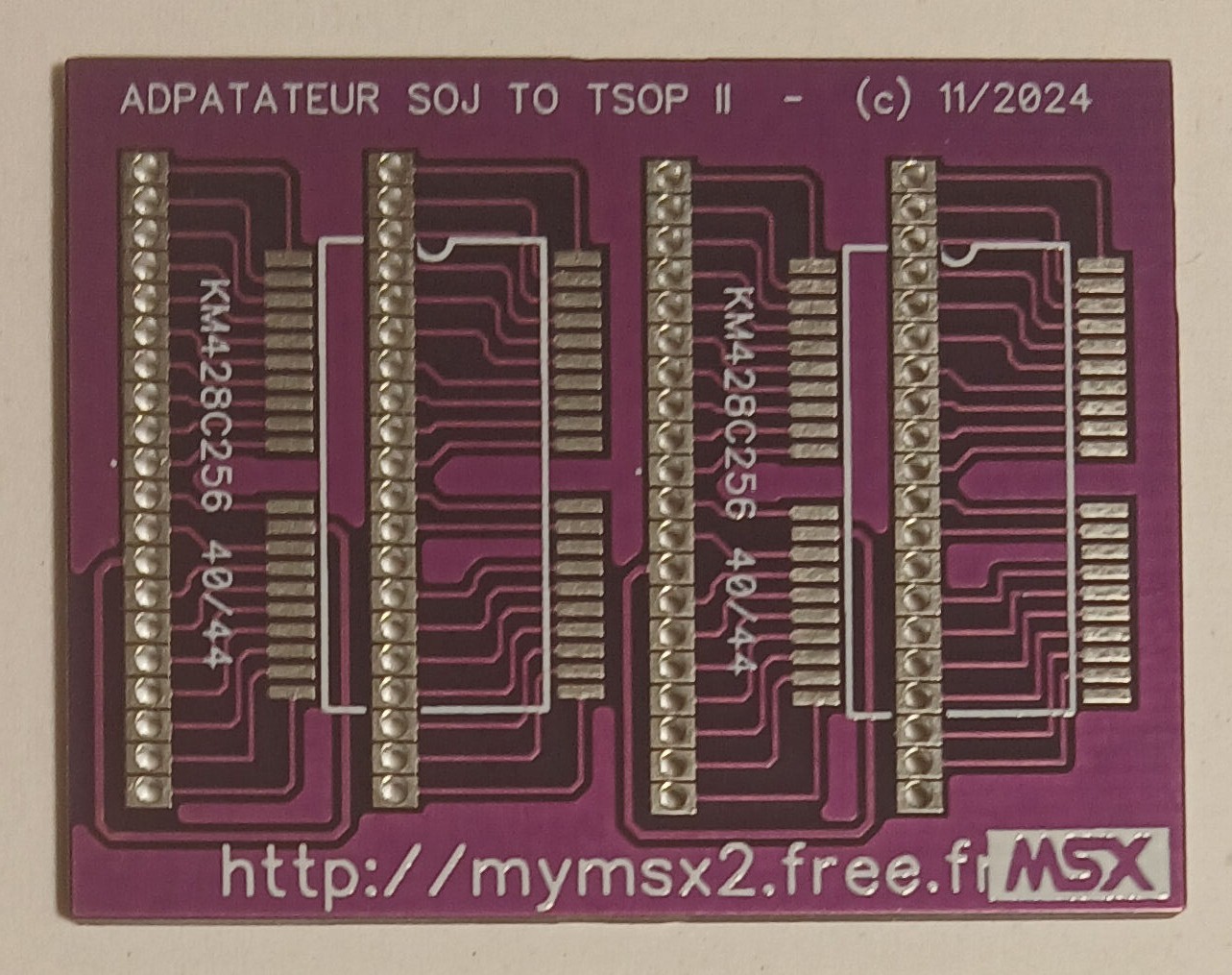

N'ayant jamais réussi a faire fonctionné les RAM en version SOJ, j'ai fini pas utiliser des RAM TSOP II. Evidemant, il a fallu faire un adaptateur SOJ vers TSOP II :

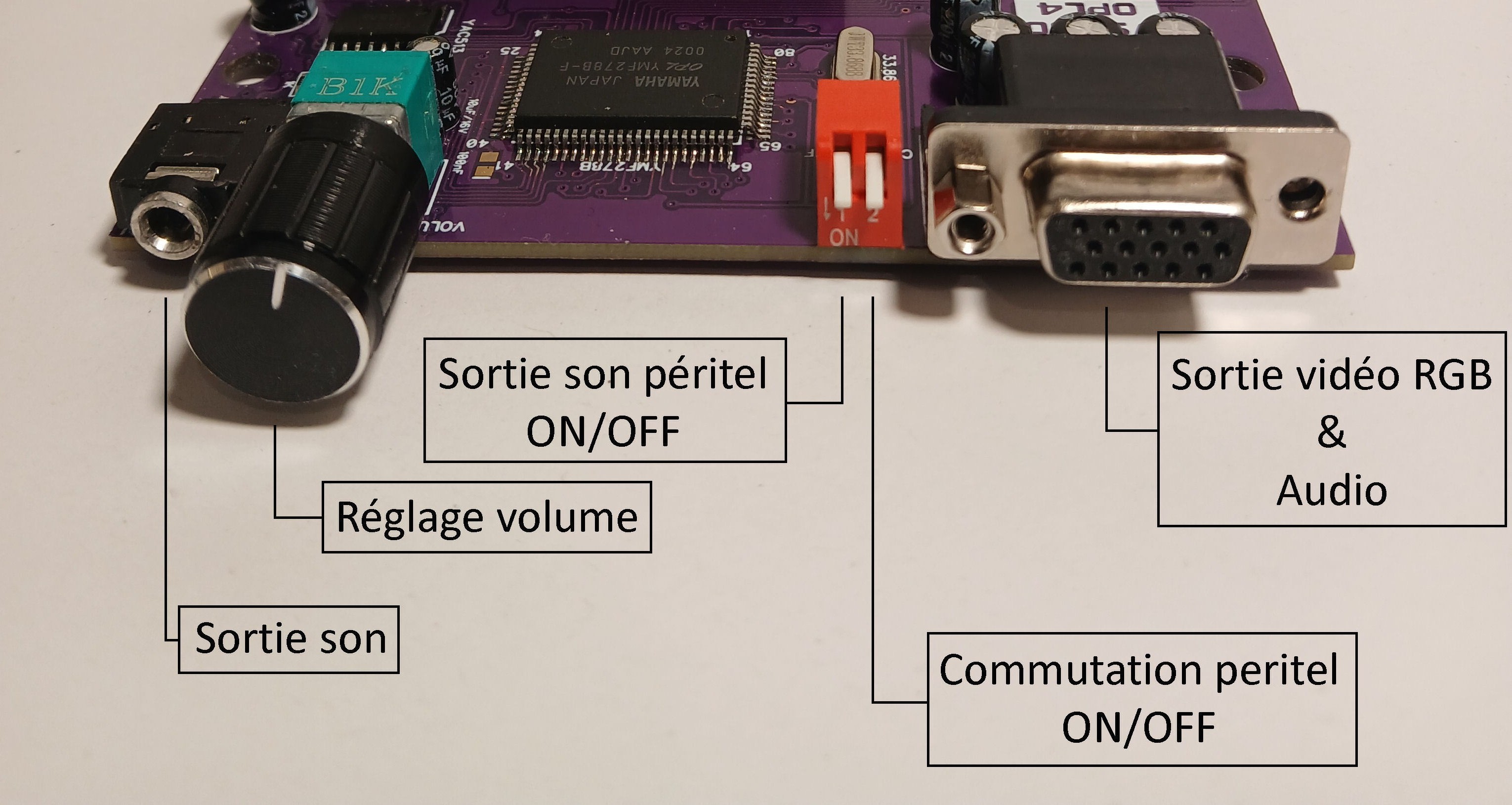

Une petite modification a aussi été nécéssaire au niveau du l'audio. J'ai wrapper la sortie son (OPL4) vers la PIN SOUNDIN du connecteur en passant par un inter. Cette sortie est en mono mais cela évite de brancher la sortie jack vers un ampli audio. Pour couper le son provenant du moniteur et utiliser un ampli audio, il suffit de basculer l'inter (Inter DIP en rouge) sur OFF.

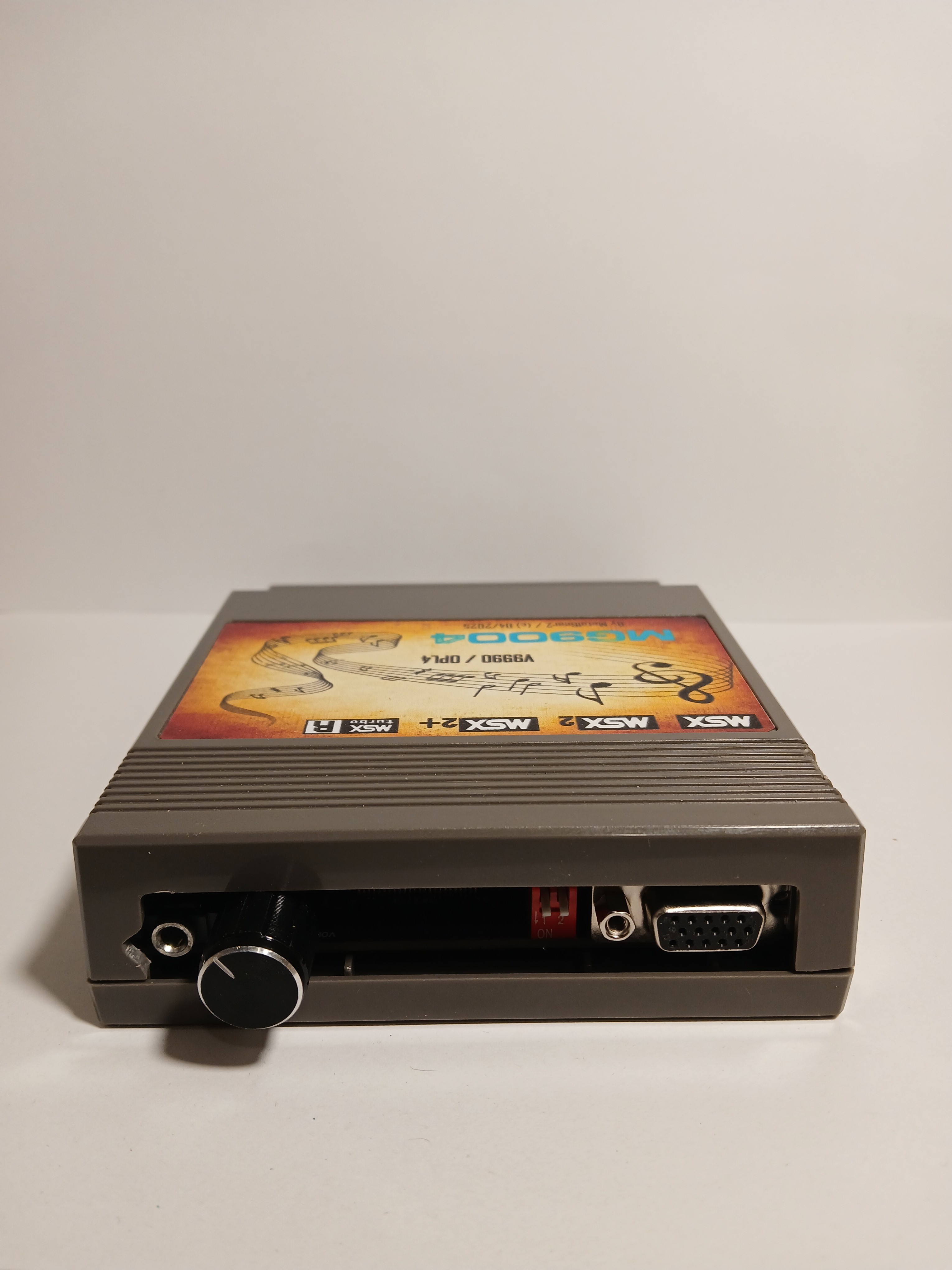

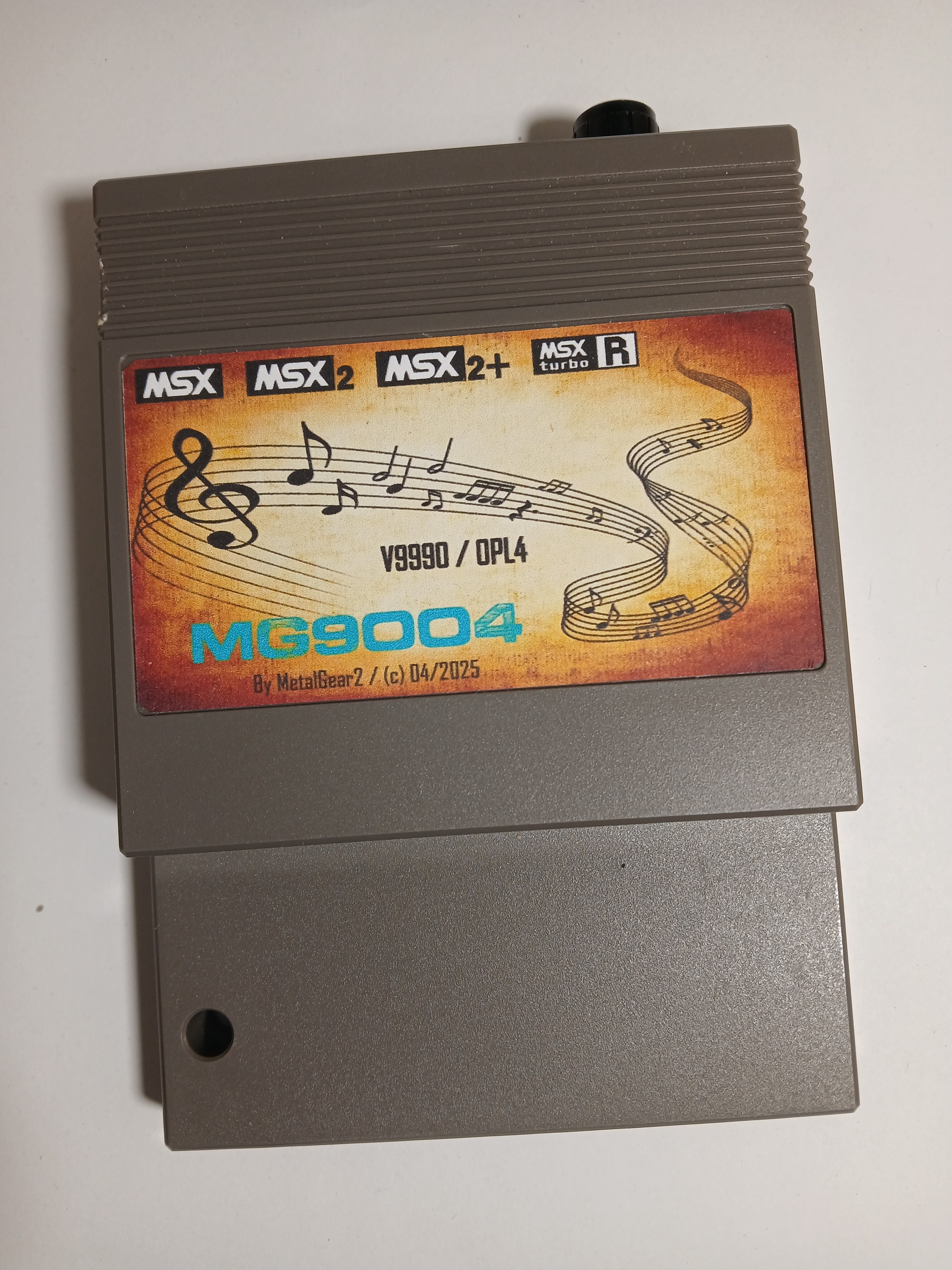

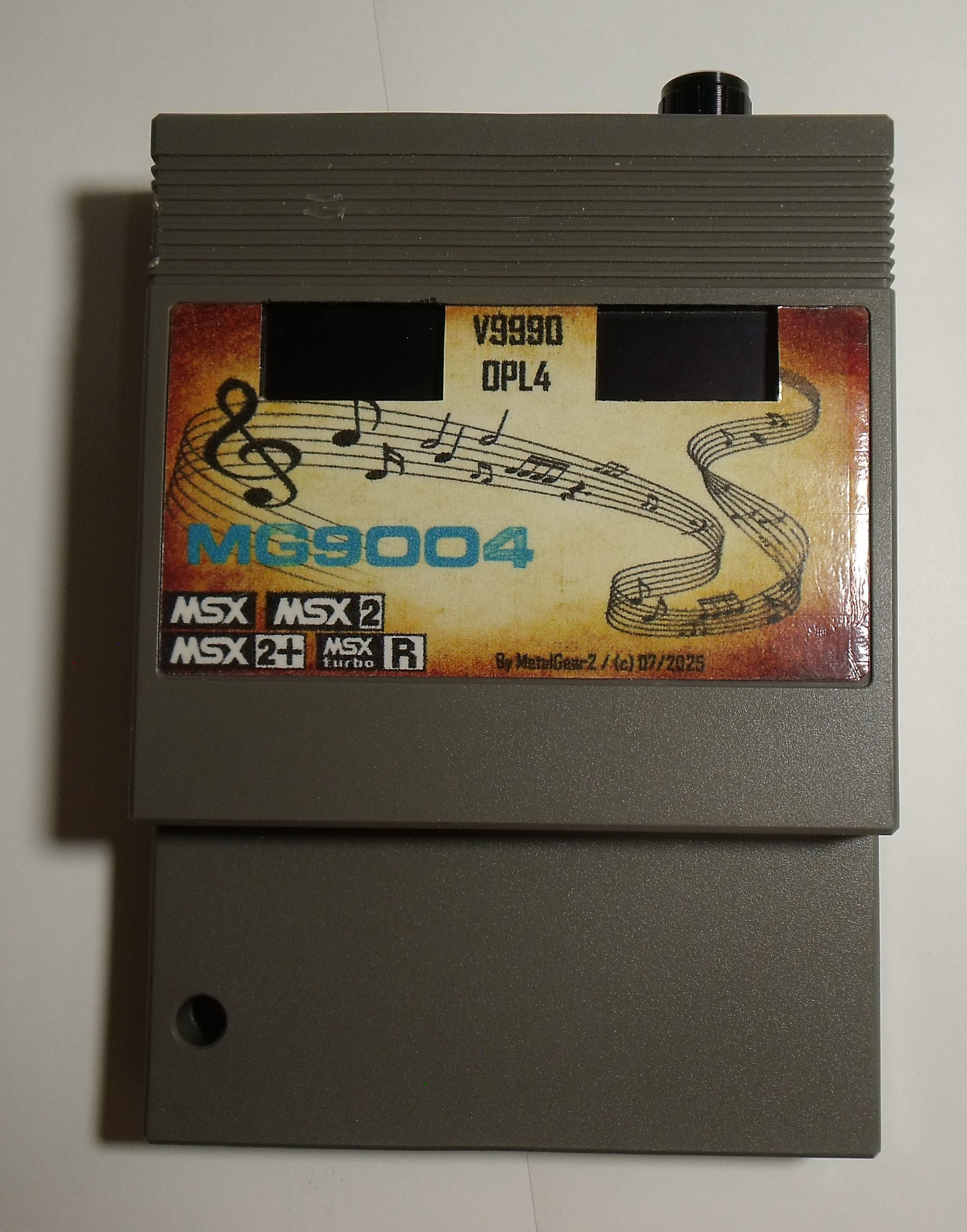

6 - Mise en boite et sicker :

Ce sticker est provisoire car je compte rajouter quelque chose en façade. Ca sera pour la prochaine mise à jour de la MG9004.





7 - MAJ 06/2025 :

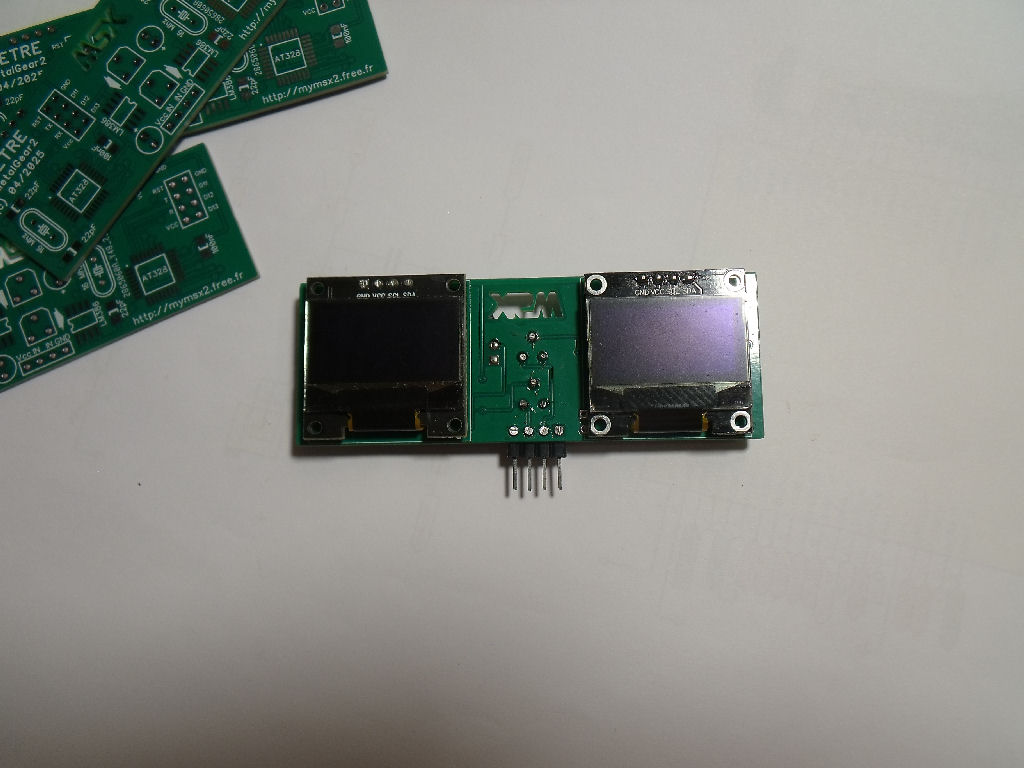

Rajout de deux vumétres (Stéréo).

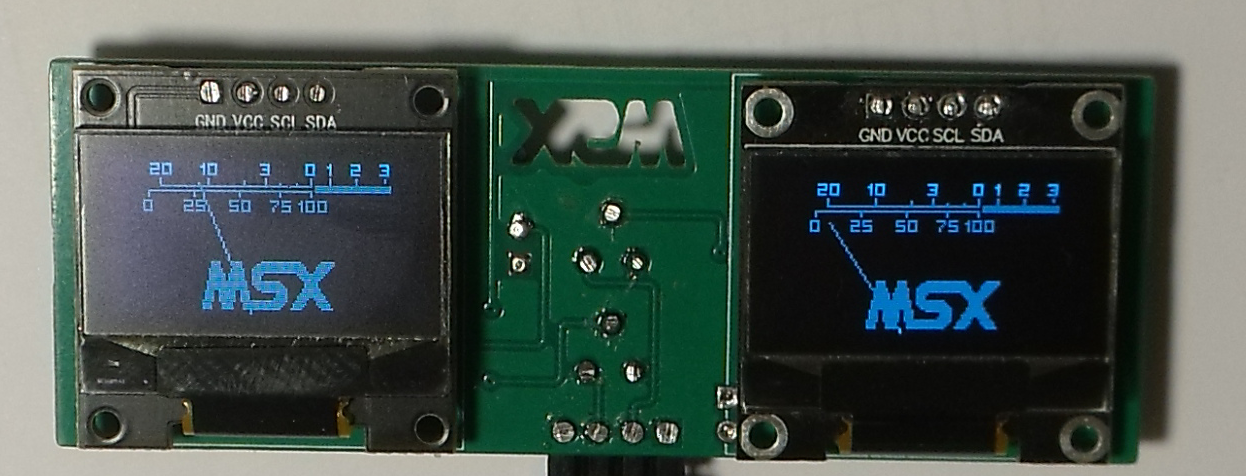

J'utilise un OLED 0.96" pour remplacer un vrai vumétres a aiguille, un ATMEGA328, un LM386 comme ampli OP et quelques composants autours.

J'ai aussi recréer une image de fond avec le logo MSX.

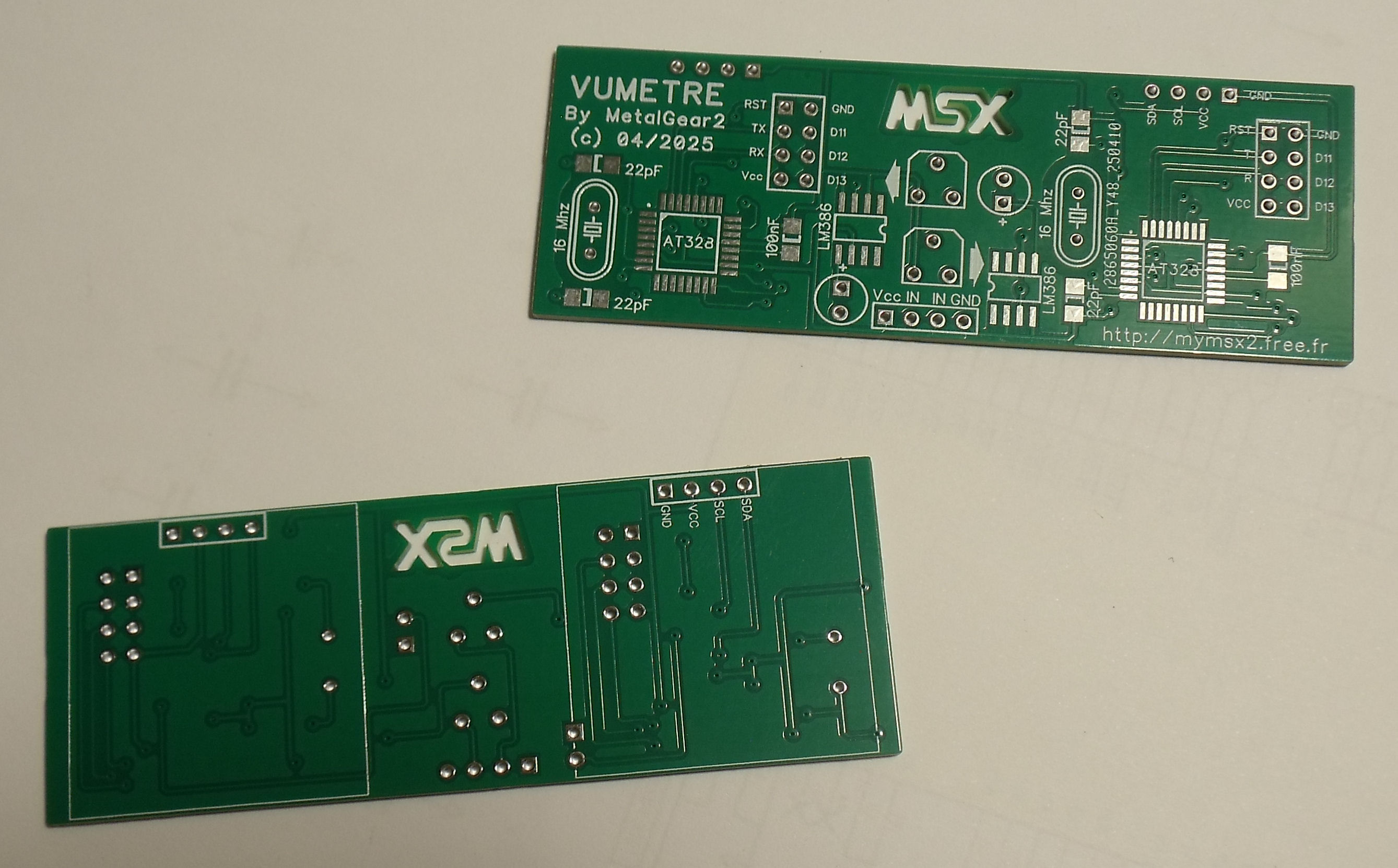

Fabrication d'une PCB :

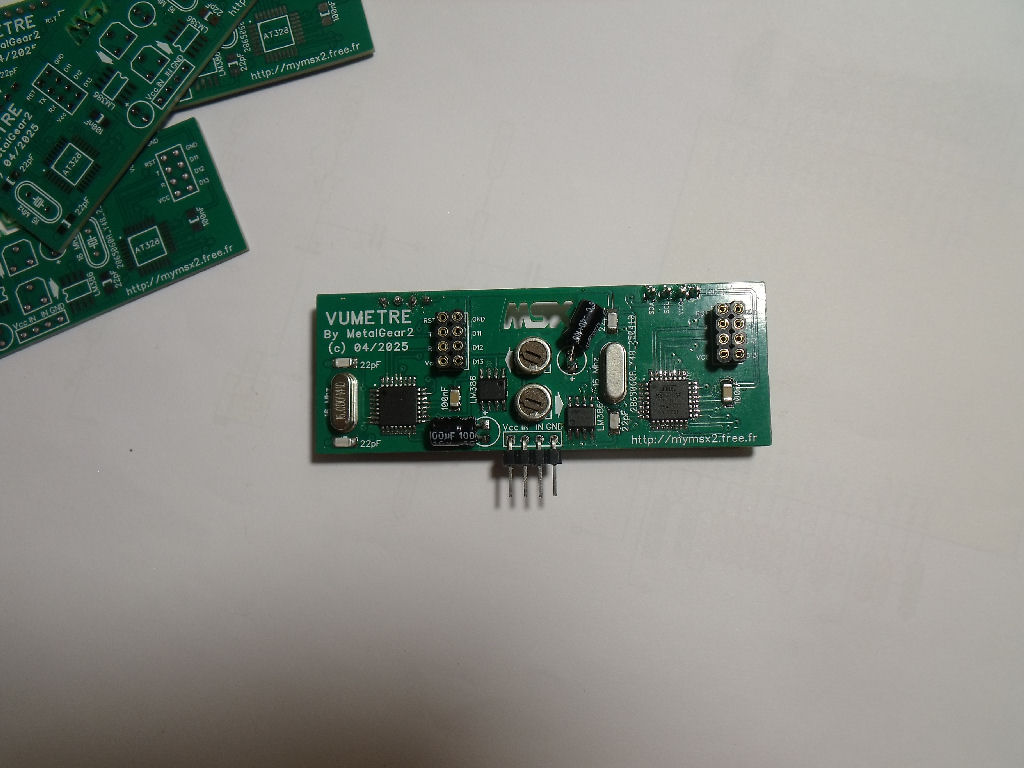

Assemblage de la PCB :

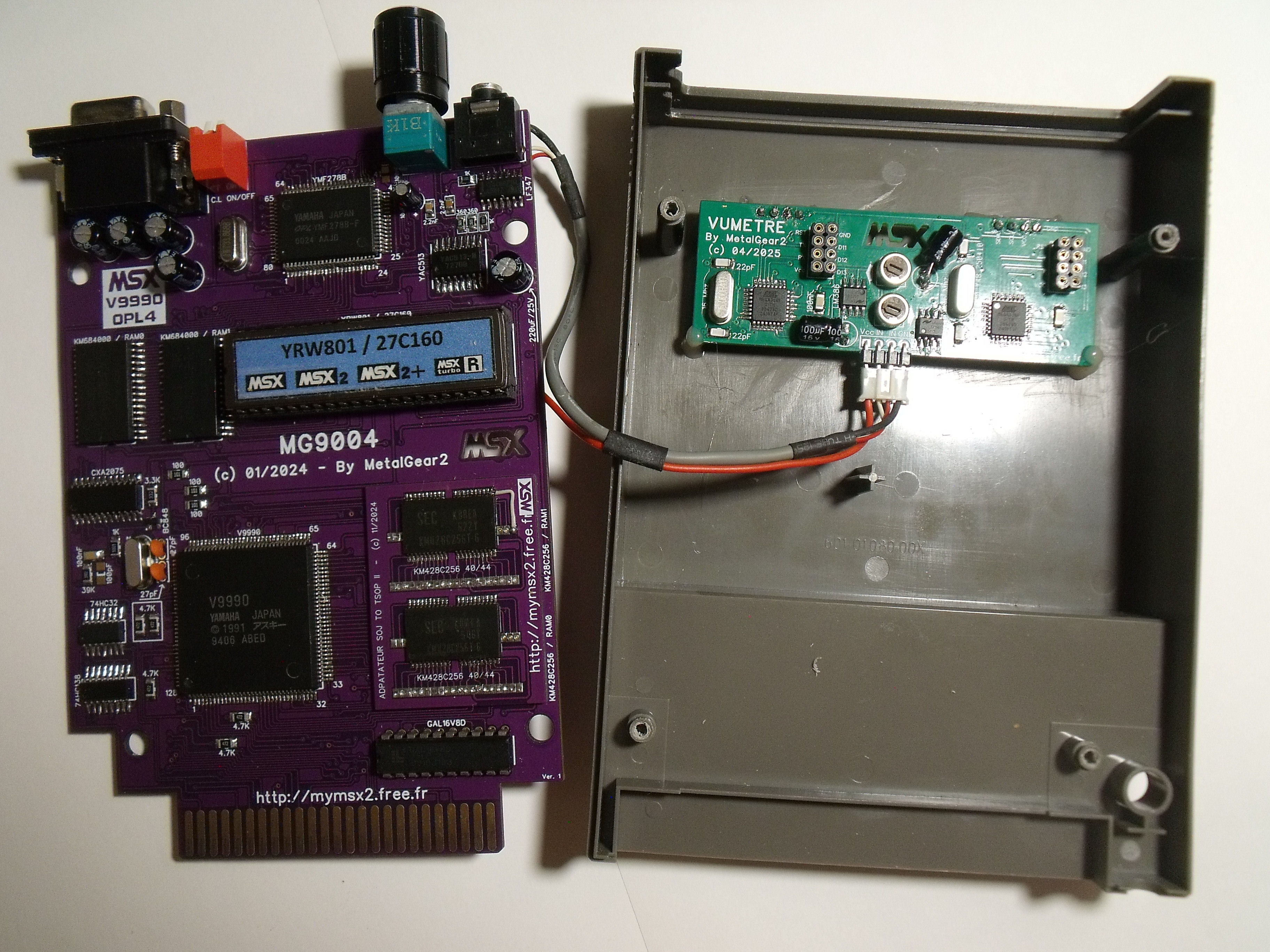

8 - Intégration de la PCB Vumétres dans la MG9004 :







9 - Test de la MG9004 avec ses vumétres :
