FABRICATION D'UNE CARTE VIDEO V9990, LA MG9000:

1 - Présentation :

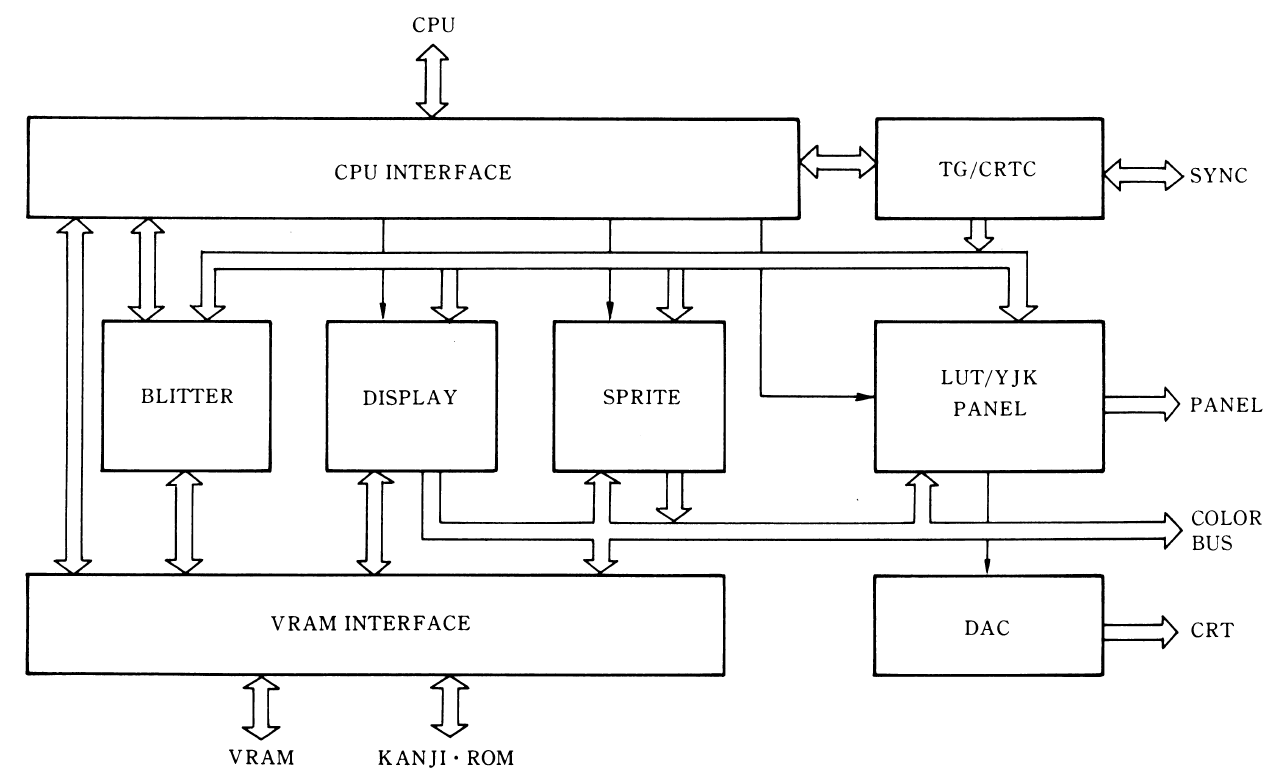

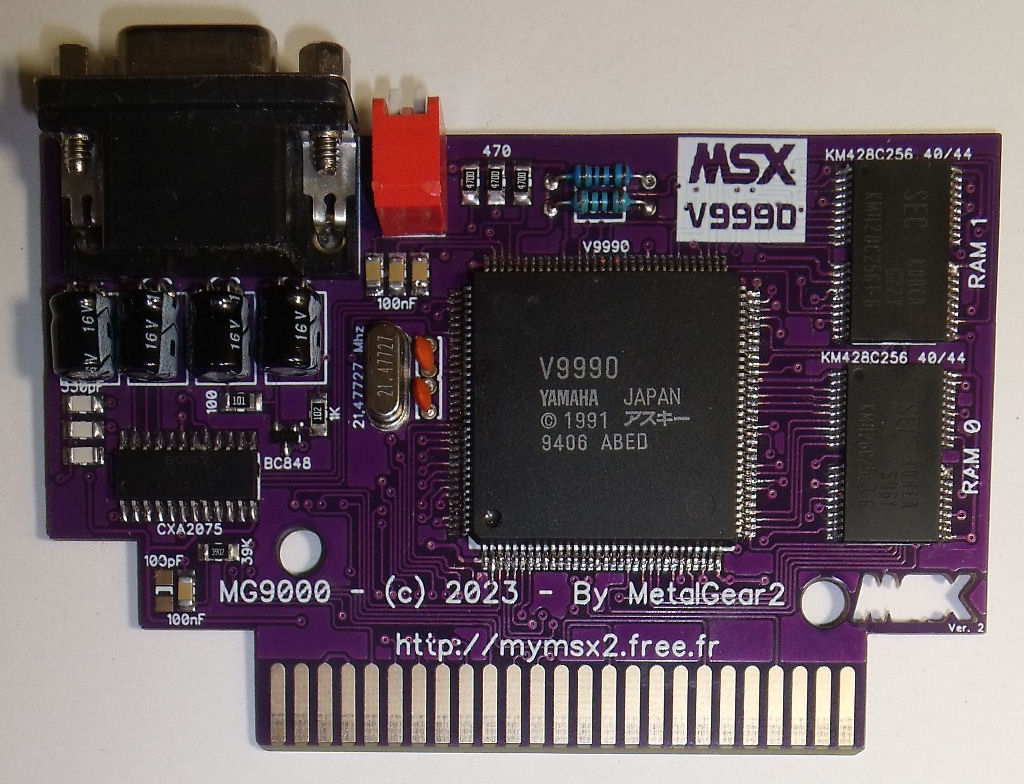

La carte MG9000 est une carte que j'ai réalisé avec l'aide de Cristiano G, merci a lui. Elle est équipée d'un VDP V9990, de deux VRAM KM428C256 et d'un encodeur RGB CXA2075.

Il existe plusieurs cartouches a base de V9990. La toute premiére qui a vue le jour est la GFX9000 de chez SUNRISE. Il y a eu ensuite quelques cartouches et la derniére en date est la TRH9000 de Cristiano G. Je me suis basé sur son schéma pour réaliser la MG9000 en modifiant quelques composants. Mais le principe d'une carte a base de V9990 reste le même. Le VDP V9990 est capable d'afficher simultanement 32768 couleurs grace a son DAC intégrés.

Malheureusement et comme tous périférique MSX, aucun MSX ne vera le jours équipé d'un V9990. Le MSX a disparu trop vite de la circulation. Mais heureusement pour nous, des passionnées comme nous, gardent la flamme allumée pour que nos MSX ne soit jamais oublié.

2 - Conception et Fabrication de la PCB :

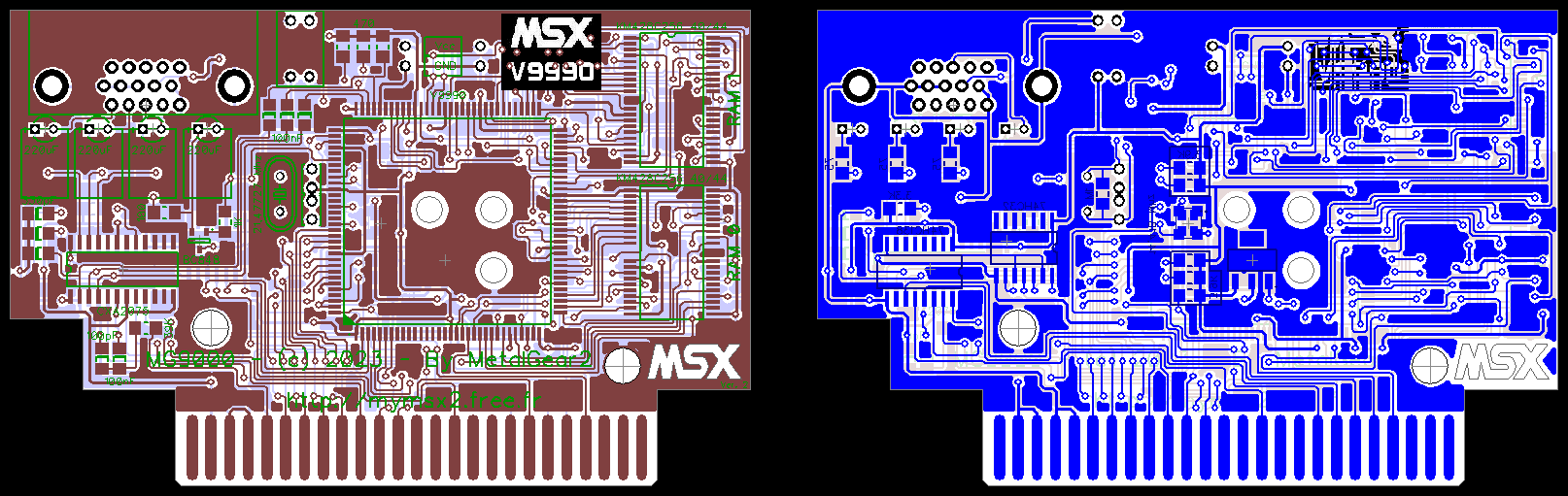

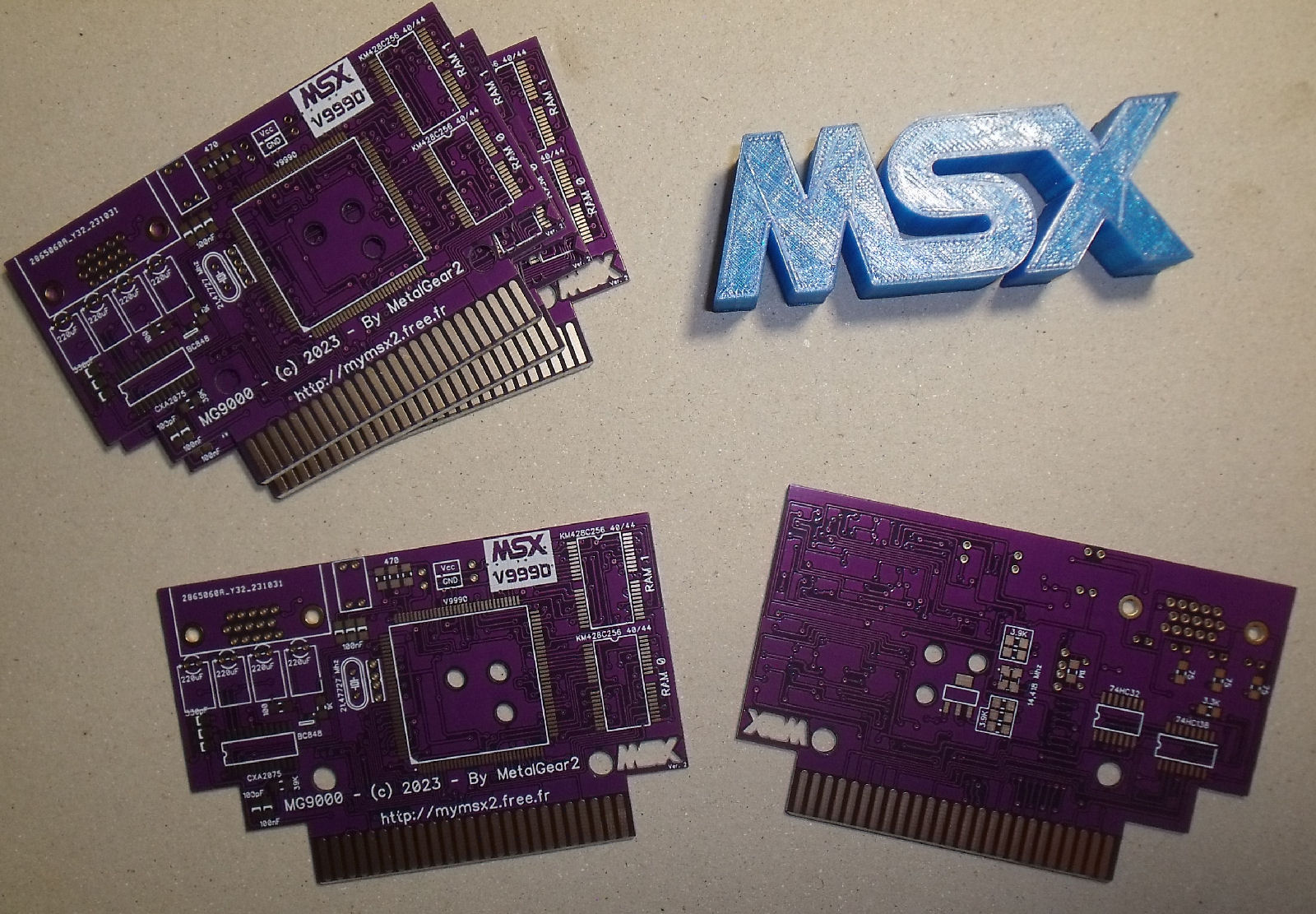

Création de la PCB avec ses gerbers sous DIPTRACE.

Lancement d'une PCB chez mon fournisseur habituel, JLCPCB.

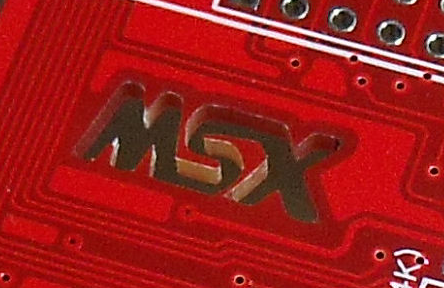

Un peu déçu car le fournisseur à loupé le logo MSX 3D en bas, a droite. Il aurait du être comme celui là :

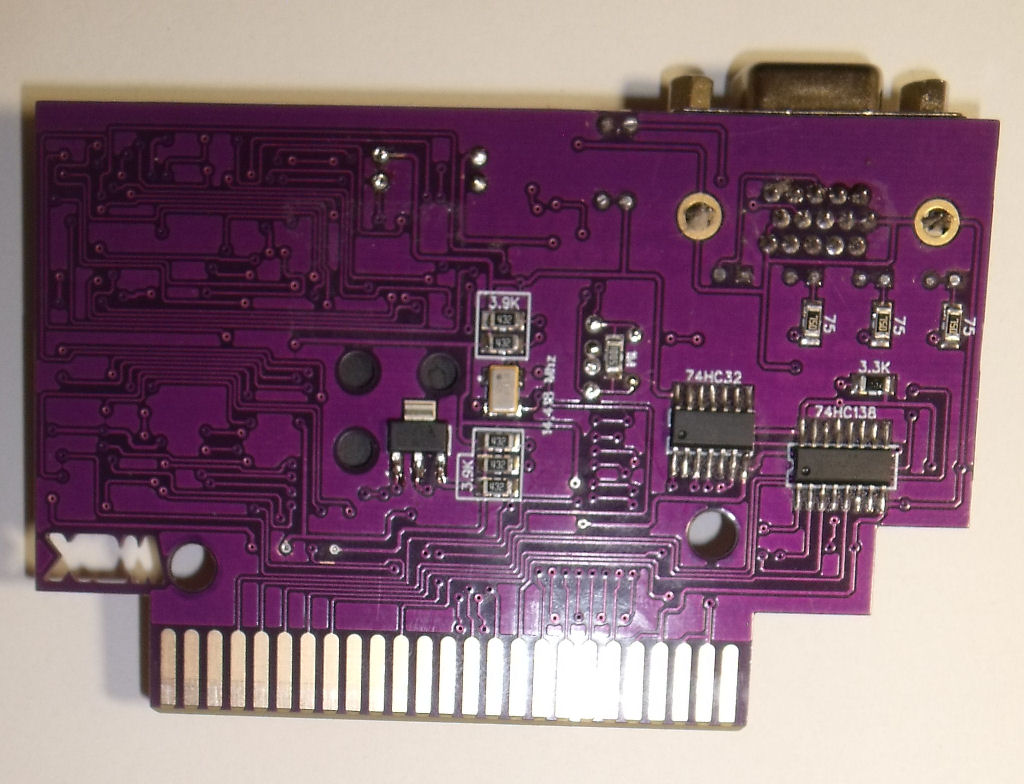

3 - Assemblage de la carte :

Le DIP rouge sert a envoyé un +5V à la broche 16 de la péritel pour la commutation.

Pour avoir un résultat positif, j'ai du remplacé les deux self par des résistances 100 ohms.

4 - Essais :

Test avec le jeu EGGBERT_V9990 téléchargeable : ICI

INFO : Les essais sont faits sans le son car ma carte OPL4 n'est pas terminée. Je changerais la vidéo dés que ma carte son sera terminée.

5 - Problèmes :

En testant la MG9000 sur mon NMS8255 et NMS8280, je me suis aperçu que la carte n'était pas reconnu alors que sur mon NMS8235, elle fonctionne très bien.

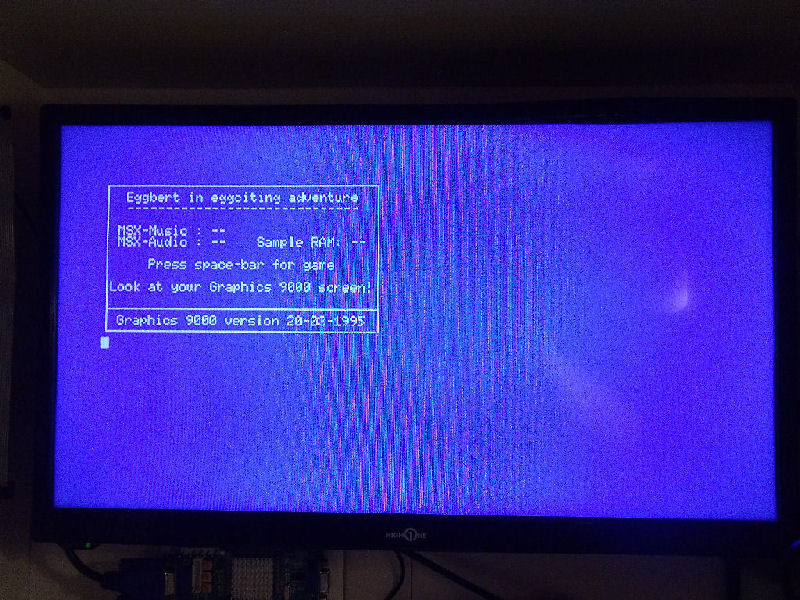

Résultat au lancement du jeu EGGBERT sur NMS8255 ...

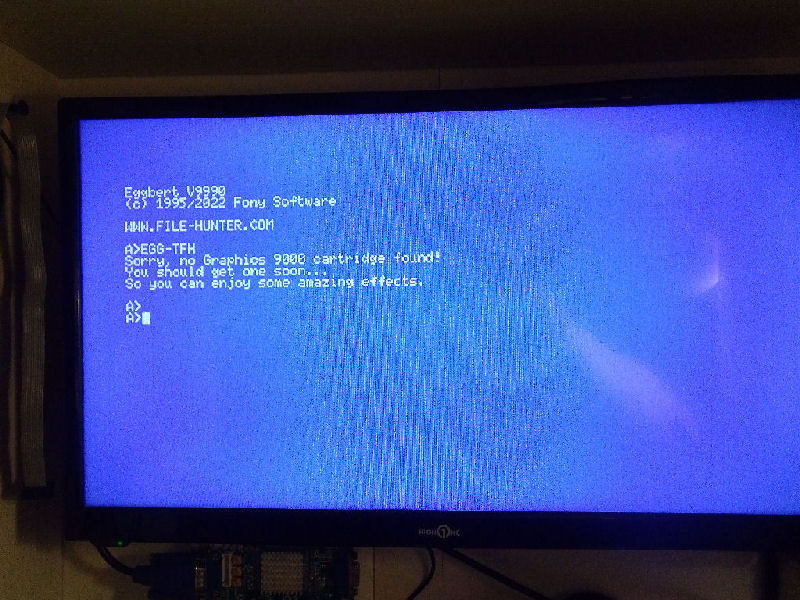

La carte n'est pas reconnu.

J'ai donc regarder la différence entre mon NMS8235 et mon NMS8255.

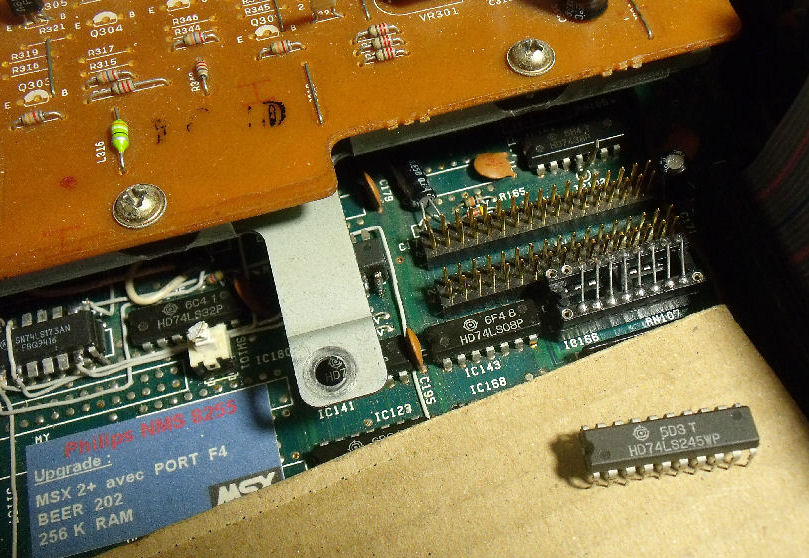

Sur les D[7..0] du NMS8255, il y a un 74LS245 entre le port cartouche et le Z80 alors qu'il n'est pas présent sur le NMS8235. J'ai testé en déssoudant ce 74LS245 et strapper les IN/OUT du 74LS245 :

Le résultat a été immédiat. Maintenant, le NMS8255 reconnait la carte
