COMMANDER UN AFFICHEUR LCD SUR LE PORT CARTOUCHE :

Quelques infos :

La commande d'unu LCD peut être commandé par un microprocesseur ou tout autre protocol. Dans notre cas, il sera commandé par le port cartouche avec l'aide du Z80 et avec l'utilisation d'un programme basic qui gérera les entrées/sorties du bus.

L'afficheur pourra être un GDM1602K, un L1652 ou tout autre afficheur compatible HD77480 possédant 2 lignes sur 16 caractéres.

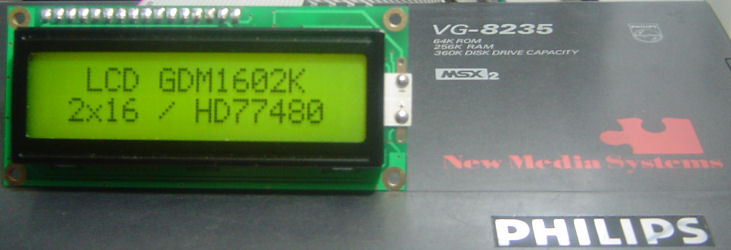

Je vous recommande de trouver le datasheet du LCD utilisé pour connaitre les commandes d'initialisation avant de vous lancez dans ce montage. Personellement, J'ai opté pour un afficheur GMD1602K BackLight (Rétroéclairer). Le contraste du BackLight est contrôlé par une résistance variable.

Datasheet du GDM1602K

L'utilitée :

Je l'ai fait pour le fun. Mais pour une convention ou une réunion entre MSXiens, c'est la classe de présenter les caractéristiques d'un MSX à l'aide d'un afficheur LCD au lieu d'un descriptif sur une feuille de papier.

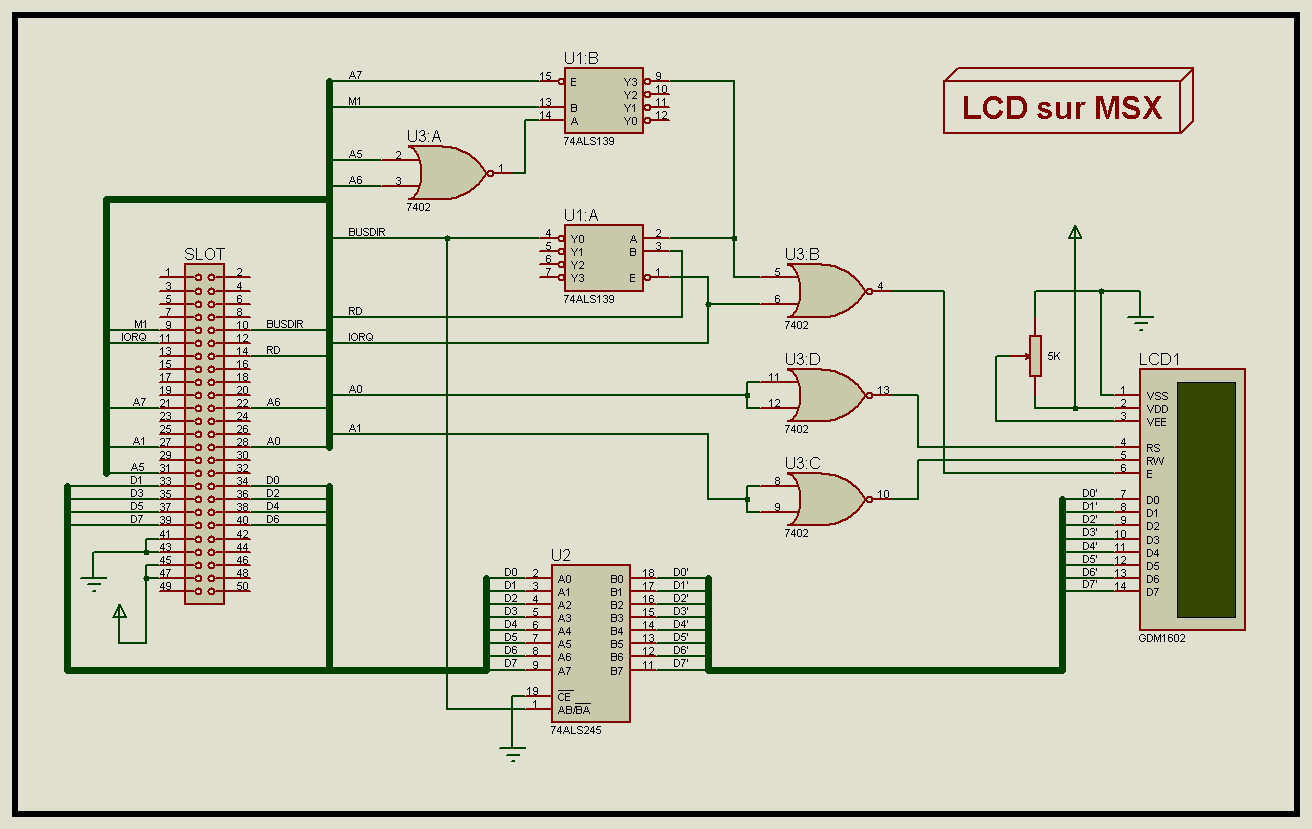

Schéma de principe :

Rien de compliquer sur le schéma, il est basé sur le schéma de MSX Magazine N°7 de juillet 1991.

Les portes U1a,U1b et U3a servent pour la commande E : Validation des entrées provenant du BUS D0-D7.

La porte U3c sert pour la commande RW : Lecture ou écriture des données.

La porte U3d sert pour la commande RS : Sélection d'une commande ou d'une donnée. Le LCD fait la différence tout seul.

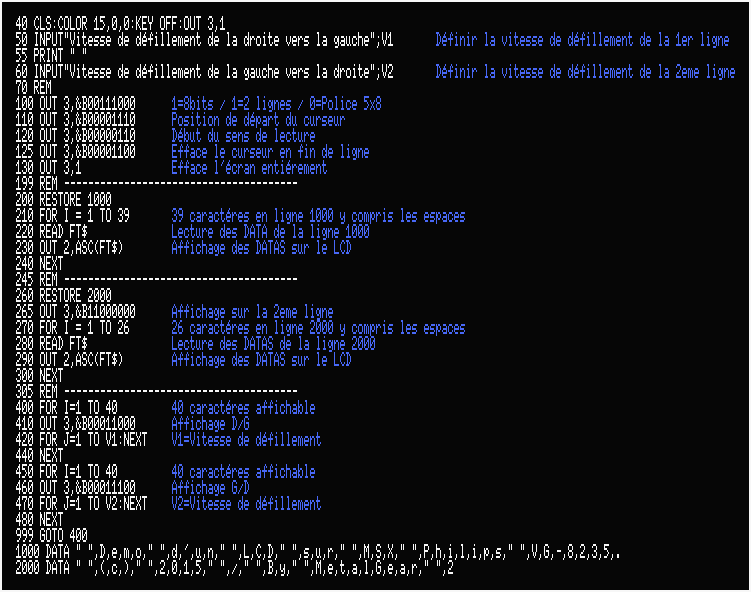

Le programme test en basic :

J'ai commenté (En bleu) les différences commandes OUT 3,&Bxxxxxxxx + quelques explications au fonctionnement du programme.

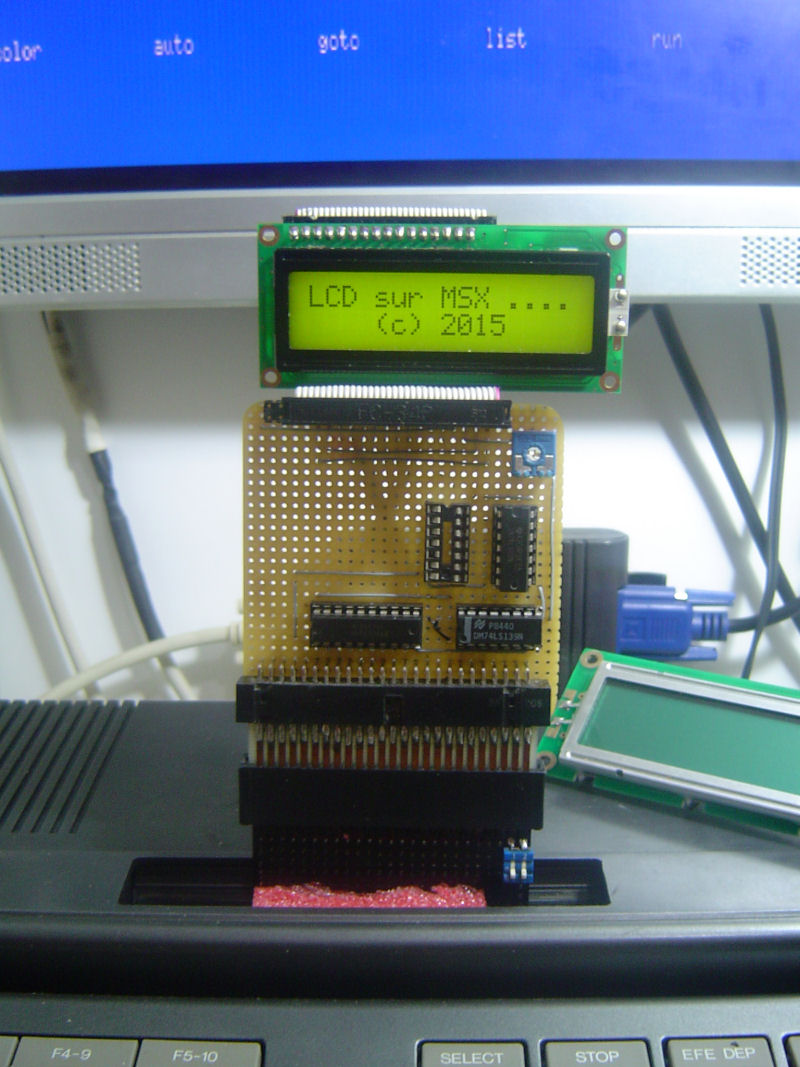

Réalisation :

Là encore, rien de compliquer. Une plaque veroboard fera l'affaire. On peut voir la résistance variable de 5 kilo ohms qui sert a réglé le contraste du LCD.

Video avec un LCD GDM1602K rétroéclairer :

Video avec un LCD L1602, plus grand et non-rétroéclairer :
