EXTENSION DE MEMOIRE 128 Ko à 256 Ko sur PHILIPS NMS 8250 / 8255 & 8280 :

Composants nécessaires :

• 4 x MM 41464
• 1 x 74 LS 138
• 1 x 74 LS 125
• Du fil trés fin

Modifs :

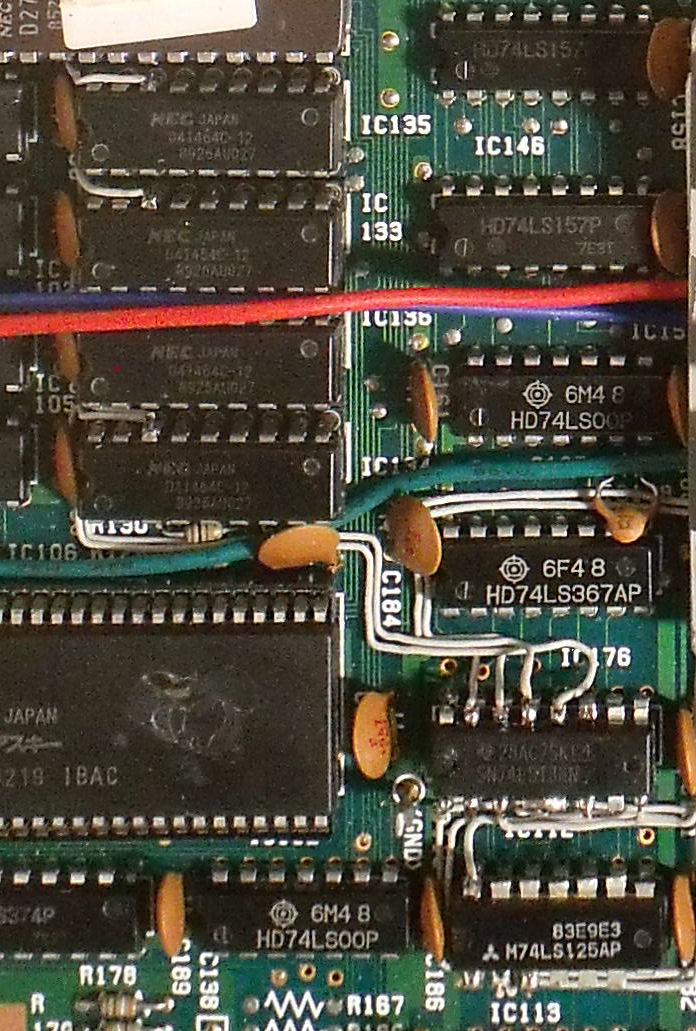

• Positionner les 4 mémoires sur les mémoires existantes IC135  IC133  IC136  IC134 en soudant toutes les pattes sauf la Pin 16 (Pattes qui clignotent en noir).
• Positionner le 74LS138 sur IC146 en ne soudant que les Pins 8 et 16 (Pattes qui clignotent en bleu).
• Positionner le 74LS125 sur IC131 en ne soudant que les Pins 1, 7 et 14 (Pattes qui clignotent en vert).
• Il suffit ensuite de souder les fils en suivant les couleurs et votre MSX passera de 128 Kilo a 256 Kilo de RAM.

Résultat sur un NMS8255 :

Résultat sur un NMS8280 :
